Polymarine Insta-lock snap david lock & lift systeem voor opblaasboten

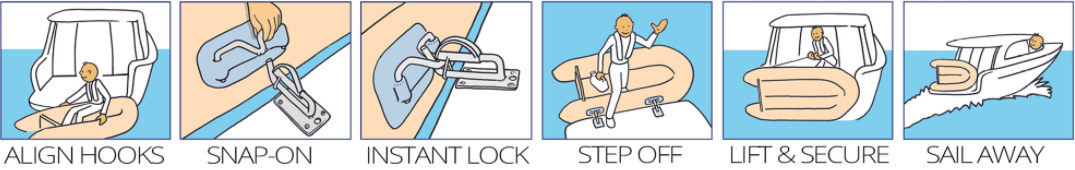

Insta-Lock is een sluit- en hijssysteem ontworpen om een bijboot eenvoudig aan de achterkant van een motorboot of jacht te bevestigen en stabiliseren. De Insta-Lock kan door één persoon worden bediend en is een veilige methode om in en uit een bijboot te stappen. Door de bijboot vervolgens in verticale stand te hijsen voorkomt u snelheidsverlies tijdens het varen.

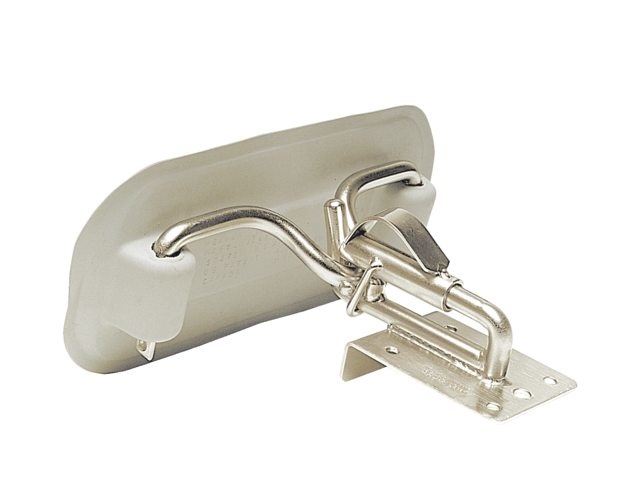

De Insta-Lock kit bestaat uit 2 snaps welke op de spiegel of het zwemplatform van de boot worden gemonteerd. Vervolgens worden 2 pads met vergrendelstang op de bijboot geplakt. Wanneer de vergrendelstangen en snaps in lijn zijn, kunt u eenvoudig inklikken, uitladen en de bijboot in verticale stand hijsen.
Eigenschappen:
• Geen verlies van snelheid tijdens het varen
• Veilig binnen enkele seconden in- of uitstappen
• Simpel en snel door 1 persoon te bedienen systeem
• Lijm niet inbegrepen - bestel lijm aan de hand van het materiaal van de boot
INSTALLATIE
Het slimme ontwerp van Insta-Lock Snap Davits zorgt voor eenvoudige doe-het-zelf-installatie. Vier bouten om elke Davit Head vast te zetten en twee rubberen pads om op de Dinghy te lijmen.

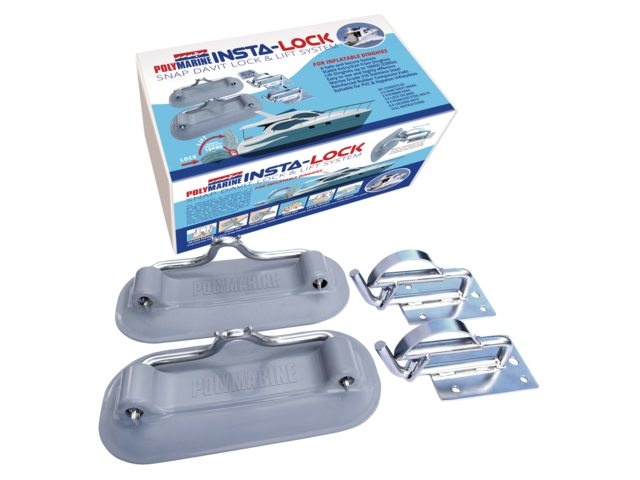

KIT BESTAAT UIT

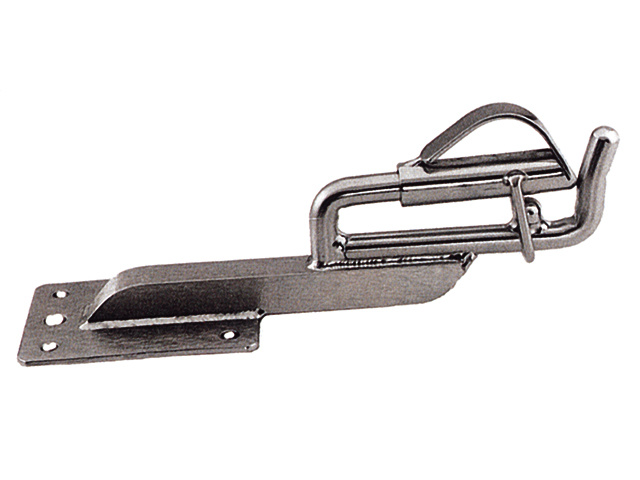

2 X Snap Davit Heads
2 X Rubber Pads
2 X Lock On Bars
8 X 50 mm Bouten / Moeren
8 X Ringen
4 X 20 mm Bouten / Moeren
VEREIST GEREEDSCHAP & VERBRUIKSGOED
Boor met 6 mm boor.
Potlood aftekenen.
Polymarine 2-componentenlijm (Hypalon of PVC afhankelijk van het materiaal van uw bijboot).
Polymarijn Reiniger Oplosmiddel. (Hypalon of PVC afhankelijk van het materiaal van uw bijboot).
Borstellijm-mengpot met korte of korte haren
(metaal, keramiek of glas).
Hardroller of afgeronde egalisatietool.
60 grit schuurpapier (alleen voor Hypalon-boten).
Lijmen
Het is belangrijk om te weten dat Hypalon en PVC opblaasbare rubberboten verschillende lijmen nodig hebben. Als u niet zeker weet wat uw bijboot is, raadpleeg dan onze websitegids of uw fabrikant.
Hypalon Dinghy Adhesive and Primer:
2990 Hypalon 2 component Adhesive en 107 verharder. Van Polymarine of gelijkwaardig.
P510 Reiniger en oplosmiddel voor Hypalon-stoffen. Van Polymarine of gelijkwaardig.
PVC Rubberen Lijm en Primer:
3026 PVC Lijm, 2 Componenten, 250ml met 107 verharder. Van Polymarine of gelijkwaardig.
2903 Oplosmiddel en primer voor PVC-stoffen van Polymarine of gelijkwaardig.
2990 Hypalon Adhesive** (verkrijgbaar in tube van 70 ml)
Opmerking; ALLEEN VOOR HYPALON DINGHIES! Voorbereiding – Schuur het gebied op de rubberboot die moet worden gelijmd lichtjes met schuurpapier. Dit zorgt voor een licht afgesleten, matte afwerking voor de lijm. (NIET schuren van PVC rubberboten!)
**Opmerking; ALLEEN VOOR PVC-BAKJES! Voorbereiding – De achterkant van de rubberen pads moet worden geprimed met een dunne laag Hypalon-lijm voordat u verder gaat met de instructies voor het gebruik van PVC-lijm.
Meten en markeren

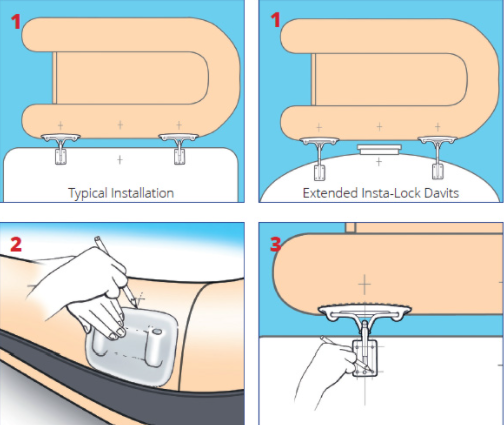

1. Markeer het midden van zowel het zwemplatform of de spiegel als de bijboot.
Meet vanuit het midden de grootste afstand die de Rubber Pads aan de Dinghy kunnen bevestigen en de Davit Heads aan het zwemplatform of de spiegel kunnen worden bevestigd, rekening houdend met een eventuele bocht naar de achterste rand van het platform. Pas op voor steunbeugels eronder.
2. Markeer de vorm van het rubberen kussentje op de rubberbootsponson, die zich bovenaan de rubberstrip moet bevinden. Gebruik afplakband rond de buitenkant van de omtrek om te voorkomen dat u lijmt waar dat niet nodig is.
3. Markeer de middenlijn van de Davit Head en de gaten in de grondplaat. Controleer later, wanneer de pads zijn bevestigd, opnieuw de positie van de grondplaat en markeer de gaten die klaar zijn om te boren.
TIP; als je dit op het water doet, maak dan je Insta-lock-items vast aan een rail met touw om te voorkomen dat ze erin vallen!
Opmerking; Verlengde davitkoppen zijn beschikbaar voor grote bochten of obstakels zoals zwemladders.
De kussens aan de bijboot bevestigen.

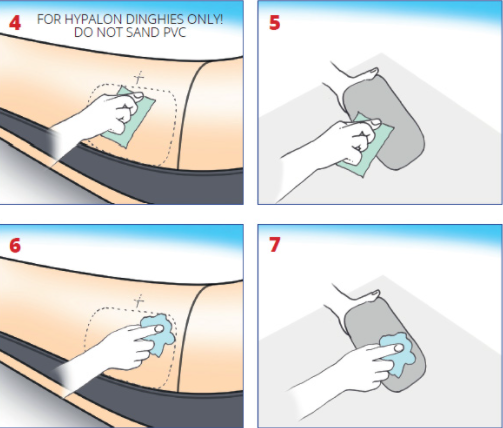

4. ALLEEN VOOR HYPALON DINGHIES! Schuur het gebied op de rubberboot die moet worden gelijmd lichtjes met schuurpapier. Dit zorgt voor een licht afgesleten, matte afwerking voor de lijm. (NIET schuren van PVC-bootjes!)
5. Schuur de achterkant van de rubberen pads lichtjes met een schuurpapiertje om een licht geschuurde, matte afwerking voor de zelfklevende grondlaag te krijgen met Hypalon Adhesive.
6. Reinig het oppervlak van de opblaasbare PVC of Hypalon met de Solvent Cleaner om sporen van vingerolie of stof te verwijderen.
7. Reinig het oppervlak van de rubberen pad met de Solvent Cleaner om alle sporen van vingerolie of stof te verwijderen.
*. ALLEEN VOOR PVC-BAKJES! Voorbereiding – De achterkant van de rubberen pads moet worden geprimed met een dunne laag Hypalon-lijm voordat u verder gaat met de instructies voor het gebruik van PVC-lijm.
De pads bevestigen vervolg

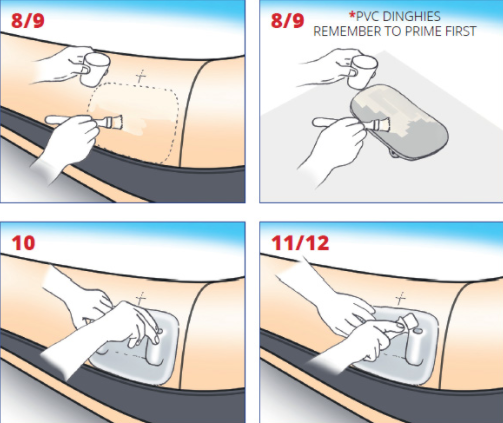

8. Gebruik de korte borstel om de 2-componenten lijm (gemengd volgens de instructies) nu in een dunne laag op zowel de pads als de rubberboot Sponson aan te brengen. Laat de lijm minimaal 45 minuten uitharden tot het oppervlak niet meer plakkerig aanvoelt.
9. Breng een tweede dunne laag lijm aan en laat opnieuw uitharden tot het oppervlak kleverig aanvoelt. Op dit punt is de 'Contactlijm' klaar.
10. Lijn de pad voorzichtig uit en bevestig deze aan de inflatable
11. Wrijf de lucht onder de pad uit met een harde roller of ronde stok. Misschien wilt u de boot laten leeglopen om een betere hechting van de pad te verzekeren. Het is van cruciaal belang om alle lucht tussen het kussen en het springkussen te verwijderen en het kussen is rond de randen afgedicht.
12. Uithardingstijd. Zodra de lucht onder de pad is verdwenen, laat u de pad 48 uur uitharden. RAAK HET NIET AAN!

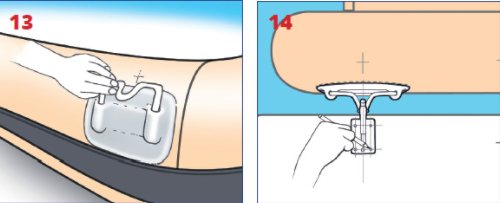

13. Bevestig na 48 uur de roestvrijstalen staaf met de 20 mm lange zeskantbouten. Een beetje vet op de bout helpt de schroefdraad schoon te houden.
De lijm is in 7 dagen 100% uitgehard.
Installeer de davitkoppen.
14. Klik de Davit Heads op de Dinghy Pad Bars en lijn de dinghy uit met het zwemplatform. Lijn de davitkop uit met de eerder gemarkeerde posities van de grondplaat. Voer de nodige aanpassingen uit en markeer en boor dan alleen de gaten voor de 'eerste' Davit Head. Steek de meegeleverde 50 mm lange bouten (of langere indien nodig) door de gaten en zet de davitkop van onder het zwemplatform vast met de meegeleverde moeren.
Met de eerste Davit-kop vastgehaakt aan de Dinghy Pad Bar, lijn je de 'tweede' davit-kop uit. Voer de nodige aanpassingen uit en markeer en boor vervolgens de gaten voor de 'tweede' Davit-kop en zorg voor een goede uitlijning met de tweede Pad en Bar. Breng tot slot de bouten aan die de Davit-kop vastzetten. Controleer en draai alle moeren en bouten vast.
