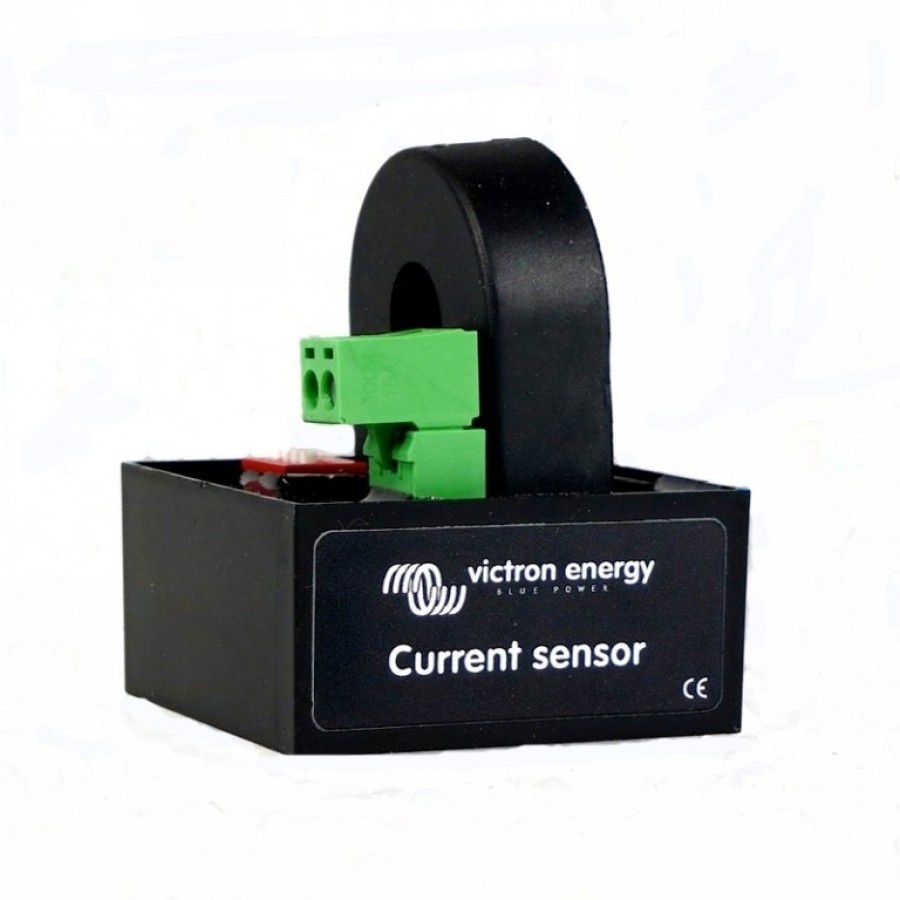

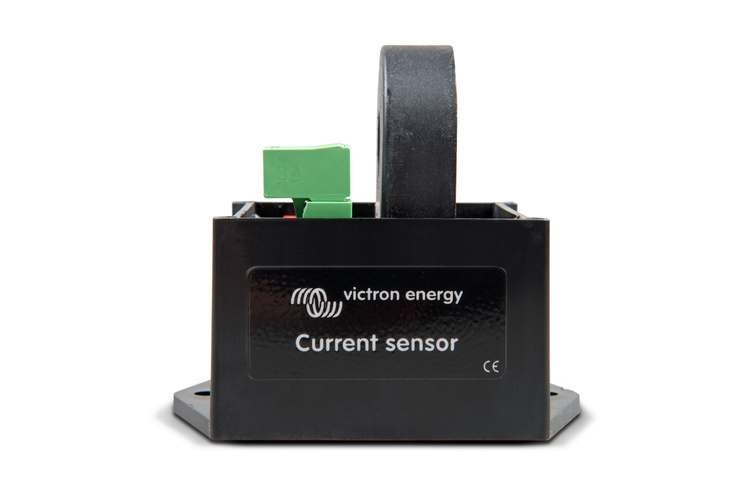

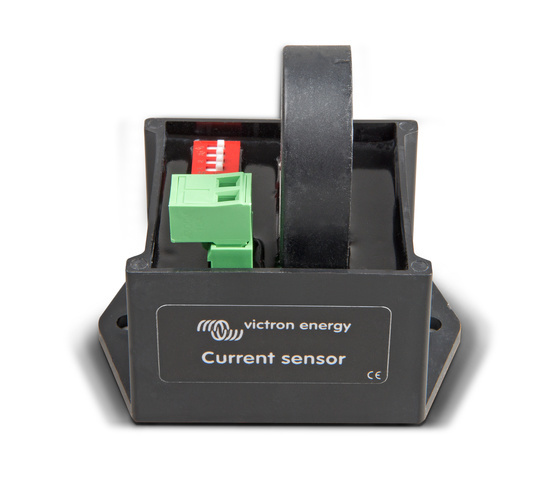

Victron AC Current Sensor
De AC Stroomsensor is een eenvoudige externe stroomsensor die AC-wisselstroom en vermogen (VA) meet en energie van een PV-omvormer berekend die is aangesloten op een AC-ingang of -uitgang van een Multi of Quattro. Deze waarden worden door de Color Control geregistreerd en weergegeven op de VRM-website. De twee sensorkabels kunnen worden aangesloten op de AUX- en/of temperatuurmeetingang van een Multi of Quattro.
De Victron AC Current Sensor is een sensor voor het meten van AC stromen en deze kan gebruikt worden om de zonneproductie van een PV-omvormer te meten en te visualiseren. De metingen zijn zichtbaar op een GX-apparaat en op de VRM-portal.
De Victron AC-stroomsensor is een externe stroomsensor die gebruikt kan worden om wisselstroom, vermogen (VA) en de energie van een stroombron te berekenen die aangesloten is op een AC-ingang of AC-uitgang van een Multi of Quattro. Deze waarden kunnen vervolgens door de Victron Color Control worden weergegeven en doorgestuurd naar de VRM-website. Hiermee krijgt u een goed beeld van het gebruikte vermogen via die ingang/ uitgang van uw systeem.
Aansluiting op de Multi of Quattro
De twee meetkabels kunnen worden aangesloten op de AUX- en/of temperatuurmeet-ingang van een Victron Multi of Victron Quattro.
Instellen van de Current Sensor

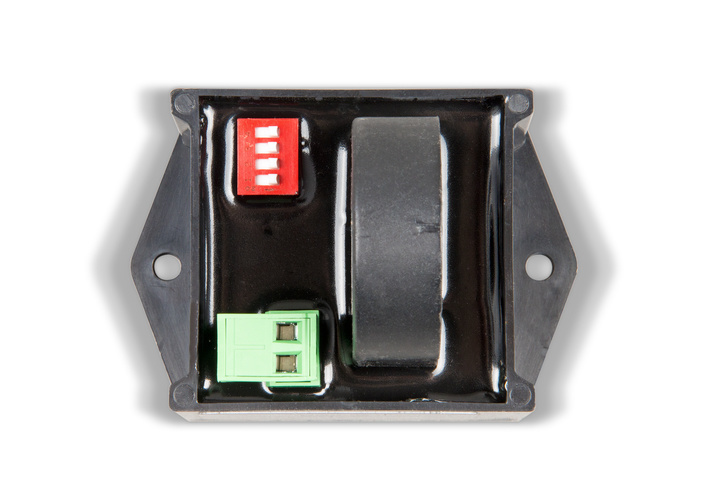

De Victron AC-stroomsensor is gemakkelijk in te stellen met DIP switches wat betreft het maximale te meten vermogen.
Compatible met
Let op dat uw Multi of Quattro compatible is met deze stroomsensor. De lijst met producten die compatible zijn geven we hieronder weer:
PMP123021010 MultiPlus 12/3000/120-50 - 230V HQ1352 Alle serienummers
PMP123021102 MultiPlus 12/3000/120-50 120V HQ1322 Alle serienummers
PMP243021010 MultiPlus 24/3000/70-50 230V HQ1350 Alle serienummers
PMP243021102 MultiPlus 24/3000/70-50 120V HQ1347 Alle serienummers
PMP245021010 MultiPlus 24/5000/120-100 230V HQ1326 Alle serienummers
PMP485021010 MultiPlus 48/5000/70-100 230V HQ1326 Alle serienummers
QUA123020010 Quattro 12/3000/120-50/50-230V HQ1332 Alle serienummers
QUA125020000 Quattro 12/5000/220-100/100-230V HQ1347 Alle serienummers
QUA125021100 Quattro 12/5000/220-100/100-120V HQ1329 Alle serienummers
QUA243020010 Quattro 24/3000/70-50/50-230V HQ1341 Alle serienummers
QUA245021010 Quattro 24/5000/120-100/100-230V +50A aux. HQ1326 Alle serienummers
QUA243020010 Quattro 24/3000/70-50/50-230V HQ1341 Alle serienummers
QUA245021010 Quattro 24/5000/120-100/100-230V +50A aux. HQ1326 Alle serienummers
QUA248020010 Quattro 24/8000/200-100/100-230V +50A aux. HQ1333 Alle serienummers
QUA483021100 Quattro 48/3000/35-50/50 120V HQ1329 Alle serienummers
QUA485021010 Quattro 48/5000/70-100/100-230V +50A aux. HQ1330 Alle serienummers
QUA485021100 Quattro 48/5000/70-100/100-120V/60Hz +50A aux HQ1341 Alle serienummers
QUA488020000 Quattro 48/8000/110-100/100 230V. HQ1327 Alle serienummers
QUA481030010 Quattro 48/10000/140-100/100 230V +50A aux HQ1326 Alle serienummers
QUA488020000 Quattro 48/8000/110-100/100 230V HQ1327 Alle serienummers
QUA481030010 Quattro 48/10000/140-100/100 230V +50A aux. HQ1326 Alle serienummers
PMP243021014 Multi-G 24/3000/70-50 Alle serienummers Alle serienummers
PMP245021014 Multi-G 24/5000/120-100 Alle serienummers Alle serienummers
PMP485021014 Multi-G 48/5000/70-100 Alle serienummers Alle serienummers
Details
Aantal fasen: 1 fase
Maximale stroom: 40A
